수자원개발기술사/Ⅴ.댐 68

문제) 11. 펌프의 흡입관의 길이를 길게 하지않거나 흡입 측에 밸브류 등 부속물을 설치하지 않는 이유에 대하여 설명하시오. 84-1 문제) 11. 공동현상(cavitation). 86-1 문제) 6. 배수펌프장의 펌프 설치 시 공동현상을 고려한 저수지 수면과 펌프 임펠러(impeller)사이의 최대 표고 차에 대하여 설명하시오. 95-4 문제) 12. 하천 수로터널에 발생하는 공동현상에 대하여 설명하시오. 125-1 1. 공동현상(Cavitation) 개요 ⑴ 물이 관로나 펌프에서와 같이 폐쇄된 상태에서 국부적으로 압력이 포화증기압보다 낮을 경우, 물의 증발이 가속화되어 기포가 발생하는 현상 ⑵ 폐합된 시스템에서 공동현상이 발생하면 다량의 기포가 시스템의 고압부로 이동되어 터지면서 시스템에 큰 충격을 ..

문제) 2. 조압수조의 형식. 93-1 문제) 6. 조압수조(surge tank)의 설치목적 및 종류와 특징에 대하여 설명하시오. 95-2 문제) 4. 조압수조의 기능, 종류 및 설계 시 수리조건에 대하여 설명하시오. 119-1 1. 조압수조 ⑴ 발전소, 펌프장 등 관수로 내 급격한 압력변화, 유속변화 시 수격작용을 감쇄, 제거하기 위한 수조형식의 조절기구 ⑵ 설치목적 ① 밸브의 급폐쇄, 펌프의 급정지·급가속시 관내의 과대 압력 발생 ② 관내의 과대한 압력과 수격작용을 감쇄 / 제거하기 위함 2. 수격작용 3. 조압수조의 기능 ⑴ 수격작용 ⇛ 압축흐름 ⇛ 조압수조 유입 ⑵ 수조 내 물의 진동으로 압력 감쇄 (압력에너지 ⇛ 마찰에너지) ⑶ 수조 내 단면적과 진폭은 반비례 ⑷ 진폭 크기, 진동시간을 고려하여..

문제) 6. 수격(water hammer)현상의 역학적 원인 및 수압변화에 대한 기본이론식, 발생 사례 그리고 피해 방지대책에 대하여 설명하시오. 84-2 문제) 11. 수격작용을 정의하고, 문제점과 방지대책에 대하여 설명하시오. 101-1 문제) 1. 수격작용(Water hammer) 114-1 1. 수격작용(water Hammer) 개요 ⑴ 관로의 수류가 밸브의 급개폐 조작, 펌프의 급정지시 등으로 인하여, 물의 관성에 의한 관로내 급격한 유속변화로 이상압력이 발생하는 현상 ⑵ 흐르던 물의 속도수두는 압력수두로 변화하여 압력파를 발생 ⑶ 정상적인 동수압보다 훨씬 큰 압력이 발생하는 현상 ⑷ 이로 인하여 관의 파열, 펌프 및 밸브의 손상 등을 초래 ⑸ 과도한 수리현상 중 가장 대표적인 작용 2. 수격작..

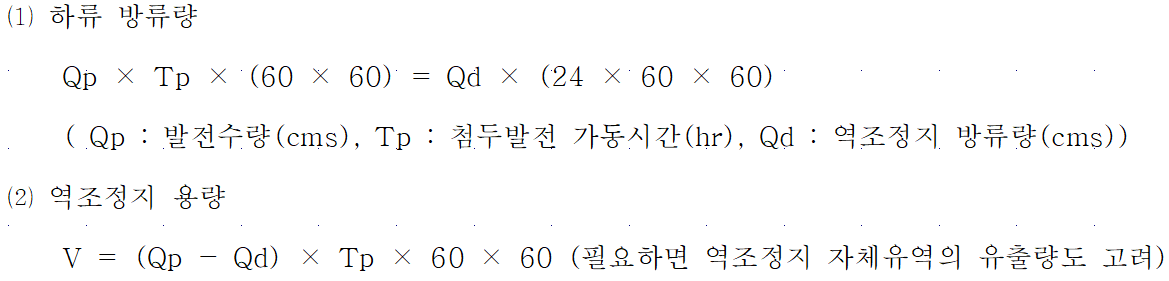

문제) 11. 조정지와 역조정지의 차이점. 92-1 1. 조정지 ⑴ 전력의 부하변동에 따라서 하루 동안의 하천의 유량을 조절하는 못 ⑵ 수로식발전소 : 하천에서 취수하는 양이 하루 동안 거의 일정하므로 수로의 도중에 조정지를 설치하여 수요가 적을 때의 남은 물을 모아 놓고 많을 때에 빼내어 수요량에 적응한 발전을 하고 있음 ⑶ 댐식 발전소 : 저수지가 동시에 조정지 ⑷ 양수식발전소는 수요가 적을 때에 화력발전을 사용해서 조정지에 펌프로 양수하는 것이며, 조정지 능력을 인공적으로 증강하는 방법임 2. 역조정지 ⑴ 수력발전댐에서 부하변동에 따라 사용수량을 변경하면 방수로 하류에서 하천수량은 시시각각 변동됨 ⑵ 하류하천의 수량 변동으로 여러 지장을 초래하면 이를 다시 조정하여 자연유량으로 환원하기 위하여 조정..

문제) 4. 댐 공사시 설치하는 가물막이 댐의 대상 홍수량 결정방법을 설명하시오. 95-2 1. 유수전환 유량의 규모결정 ⑴ 유수전환 대상 홍수량은 유수전환시설 공사비와 이 시설이 없을 경우에 예상되는 피해를 규모별로 비교하여 가장 경제적인 규모를 선택 ⑵ 고려 사항 ① 댐 건설기간 ② 홍수시 공사중이거나 부분 완공된 공사의 파괴로 인한 예상 피해액 규모 ③ 건설공사의 지연으로 인해 발생하는 총피해액 규모 ④ 홍수로 인한 유수전환시설의 파괴가 댐 현장 작업자와 하류 주민의 안전에 미치는 영향 2. 유수전환 대상 홍수량 ⑴ 댐 지점에서 예상되는 홍수의 특성, 공사기간, 댐의 형식, 공사중에 홍수로 인한 예상 피해액의 규모 등을 고려하여 결정 ⑵ 필댐에서 가물막이의 월류에 의해서 시공중의 제체나 하류에 중대..
